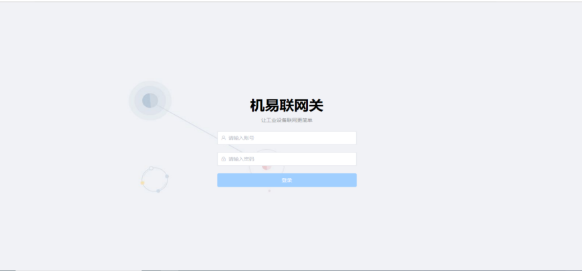

第一章:用戶登錄

    網址：http://192.168.100.2:8051/

賬號：admin密碼：000000

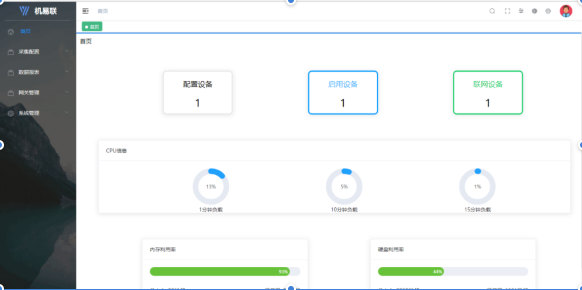

圖1

圖2

第二章:采集配置

圖3

圖4

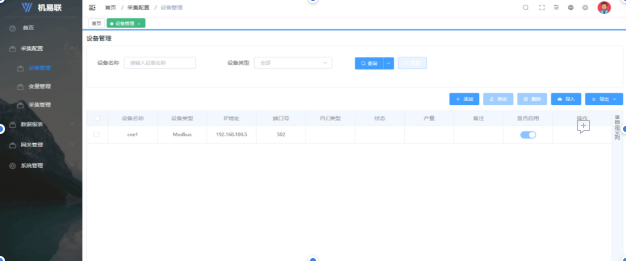

2.1.1設備添加

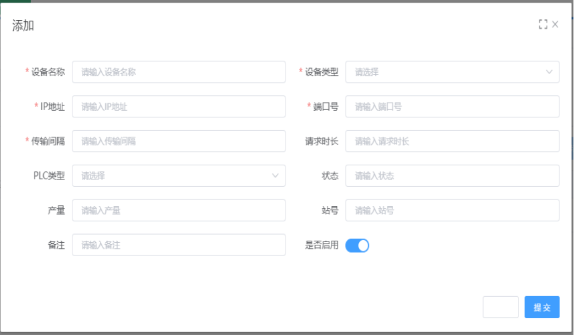

在圖3、4界面中，點擊采集配置-設置管理-“添加”按鈕，輸入設備名稱、輸入設備類型、IP地址、端口號、傳輸時間,可寫可不寫(請求時長、PLC類型、狀態、產量站號備注)。點擊“提交”。

2.1.2設備修改

圖5

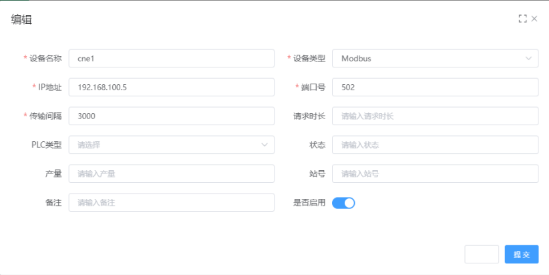

在圖5界面中，點擊采集配置-設置管理-“修改”按鈕，輸入設備名稱、輸入設備類型、IP地址、端口號、請求時長、PLC類型、狀態、產量站號備注。點擊“提交”。

圖6

圖7

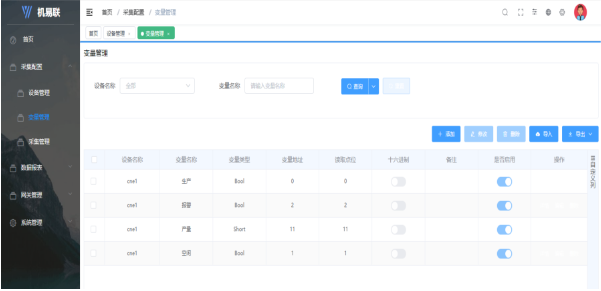

2.2.1變量添加

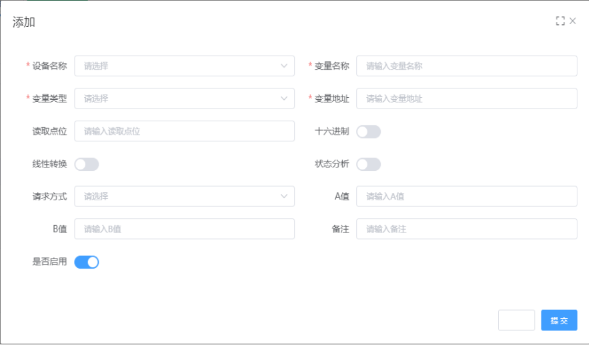

在圖6、7界面中，點擊采集配置-變量管理-“添加”按鈕，輸入設備名稱、變量名稱、變量類型、變量地址、可寫可不寫（讀取點位、十六進制、線性轉換、狀態分析、請求方式、AB值、備注）。點擊“提交”按鈕。

2.2.1變量修改

圖8

在圖6、7界面中，點擊采集配置-變量管理-“添加”按鈕，輸入設備名稱、變量名稱、變量類型、變量地址、可寫可不寫（讀取點位、十六進制、線性轉換、狀態分析、請求方式、AB值、備注）。點擊“提交”按鈕。

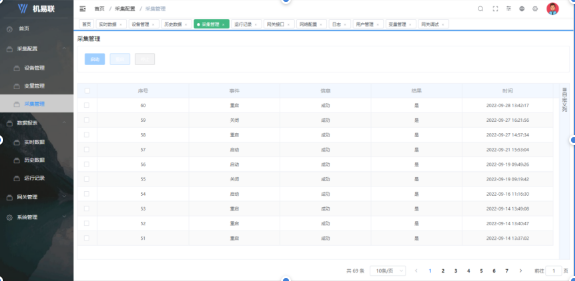

2.3采集管理

圖9

圖9界面中，點擊采集配置-采集管理-“啟動/重啟”按鈕

第三章:數據報表

3.1實時數據

圖10

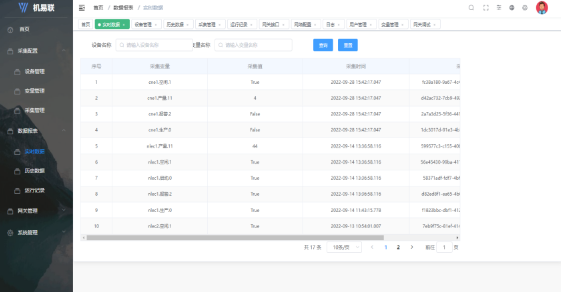

圖10界面中，點擊數據報表-實時數據，查看采集變量、采集值、采集時間、采集ID。右下角可點擊數字（1、2、3....）分頁查看信息。

3.2歷史數據

圖11

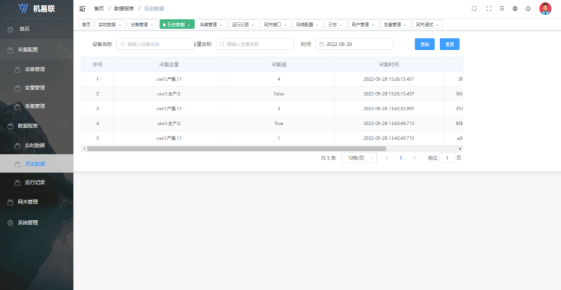

歷史數據頁面，如圖11，可查看采集變量、采集值、采集時間，采集ID。右下角可點擊數字（1、2、3....）分頁查看信息。

3.3運行記錄

圖12

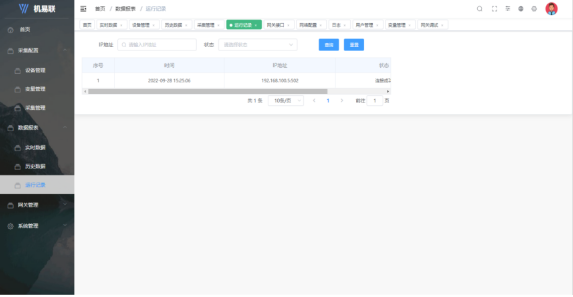

歷史數據頁面，如圖10，可查看時間、ip地址、狀態。右下角可點擊數字（1、2、3....）分頁查看信息。

第四章:網關管理

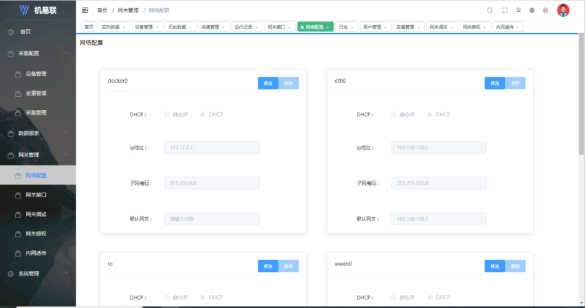

4.1網絡配置

圖13

未知

4.2網口接口

    4.2.1WebAPI

圖14

網關接口頁面，如圖14按“獲取數據”按鈕可將采集的數據以json格式呈現。“獲取令牌”未知。

  4.2.2MQTT

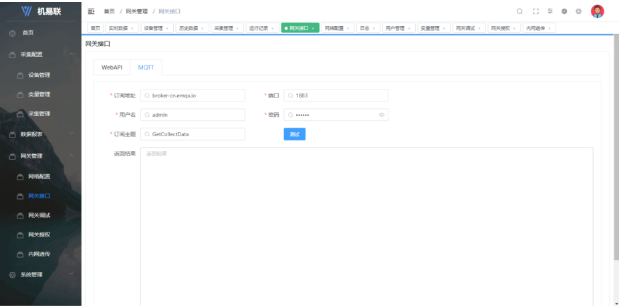

圖15

網關接口頁面，如圖15按“測試”按鈕未知。

4.3網關調試

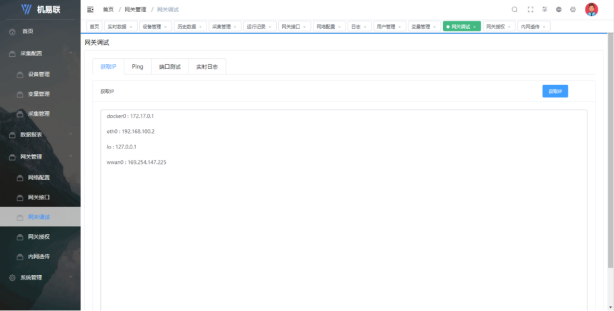

     4.3.1獲取IP

圖16

網關測試頁面，如圖16按“獲取IP”按鈕可獲取’網絡配置’中的網關。

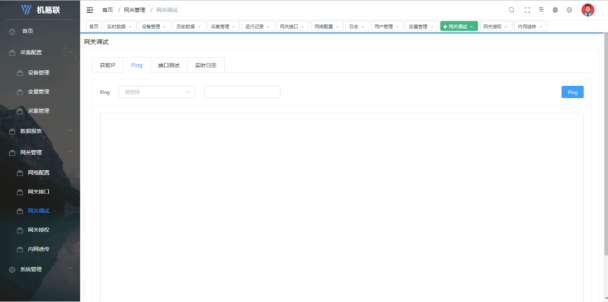

   4.3.2ping

圖17

網關測試頁面，如圖17，’網絡配置’中的ip地址與相關ip地址是否通。

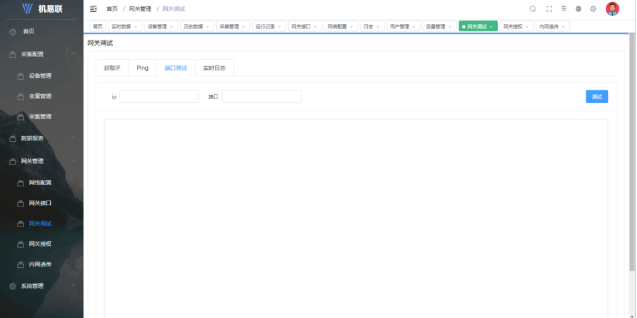

   4.3.3端口測試

圖18

網關測試頁面，如圖18，ip地址與端口號是否相通測試。

    4.3.4實時日志

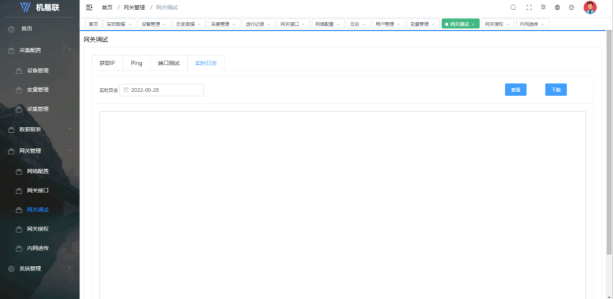

圖19網關測試頁面，如圖19未知

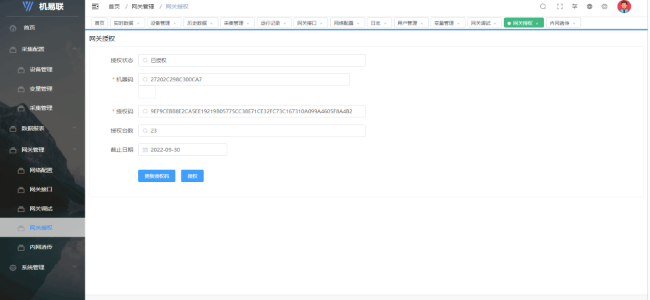

4.4網關授權

圖20

網關授權頁面，如圖20授權工具

   4.5內網透傳

圖21

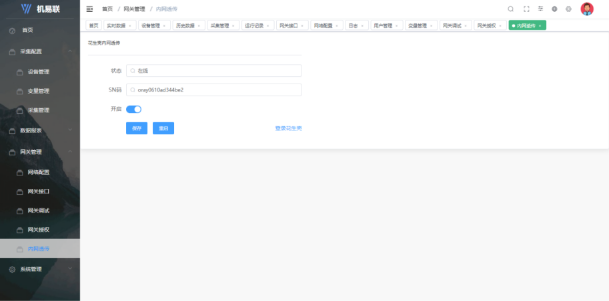

網關授權頁面，如圖21按開啟（開關按鈕）后按“保存”。網頁是否公開。

第五章:系統管理

    5.1日志

圖22

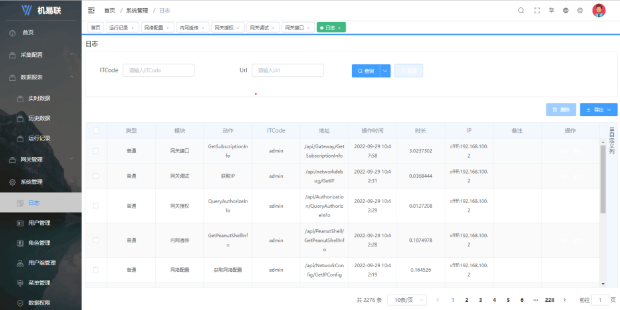

系統日志頁面，如圖22，可查看類型、模塊、動作、ITCode、地址、操作時間、時長、IP、備注。右下角可點擊數字（1、2、3....）分頁查看信息。

    5.2用戶管理

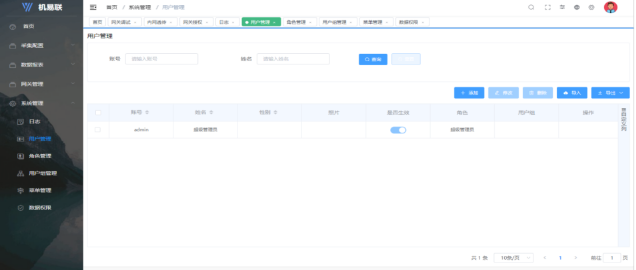

圖23

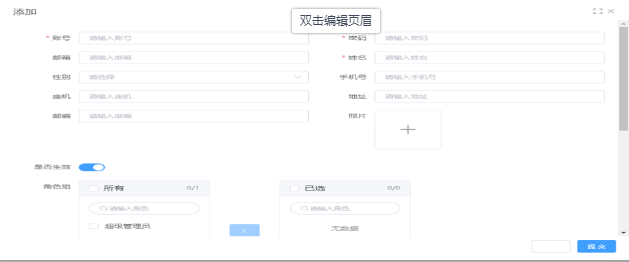

     5.2.1用戶添加

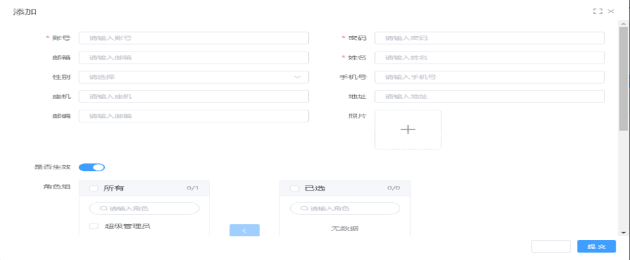

在圖23界面中，點擊系統管理-用戶管理-“添加”按鈕，輸入賬號、密碼、姓名、可寫可不寫（郵箱、性別、手機號、座機、地址、郵編、照片）、默認角色組已選。點擊“提交”按鈕。

    5.2.2用戶修改

在圖23界面中，點擊系統管理-用戶管理-“修改”按鈕，輸入賬號、密碼、姓名、可寫可不寫（郵箱、性別、手機號、座機、地址、郵編、照片）、默認角色組已選。點擊“提交”按鈕。

    5.3角色管理

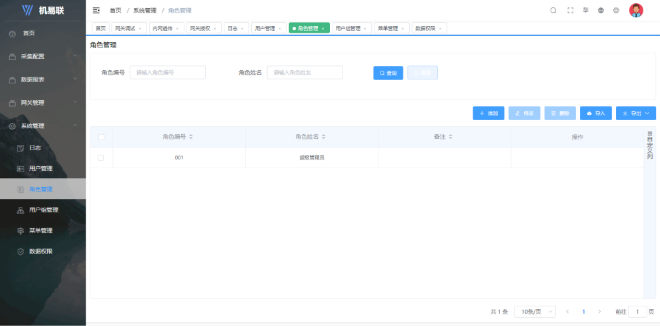

圖24

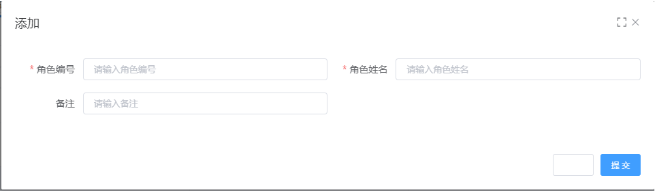

    5.3.1角色添加

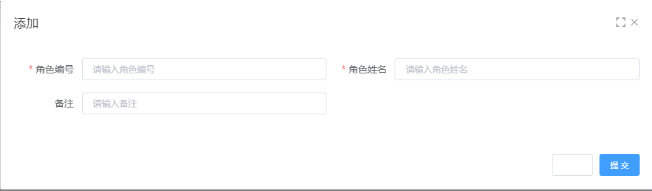

在圖24界面中，點擊系統管理-角色管理-“添加”按鈕，輸入角色編號、角色姓名、可寫可不寫（備注）。點擊“提交”按鈕。

   5.3.2角色添加

在圖24界面中，點擊系統管理-角色管理-“修改”按鈕，輸入角色編號、角色姓名、可寫可不寫（備注）。點擊“提交”按鈕。

    5.4用戶組管理

圖25

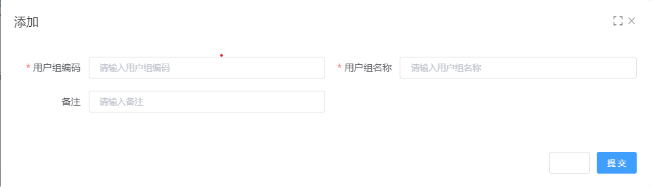

   5.4.1用戶組添加

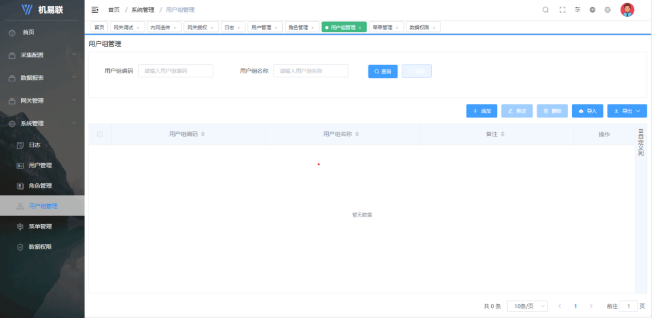

在圖25界面中，點擊系統管理-用戶組管理-“添加”按鈕，輸入用戶組編號、用戶組姓名、可寫可不寫（備注）。點擊“提交”按鈕。

在圖25界面中，點擊系統管理-用戶組管理-“修改”按鈕，輸入用戶組編號、用戶組姓名、可寫可不寫（備注）。點擊“提交”按鈕。

   5.5菜單管理

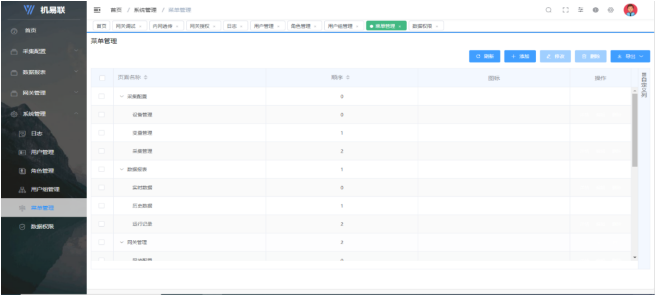

圖26

   5.5.1添加菜單

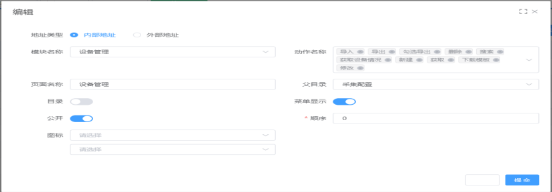

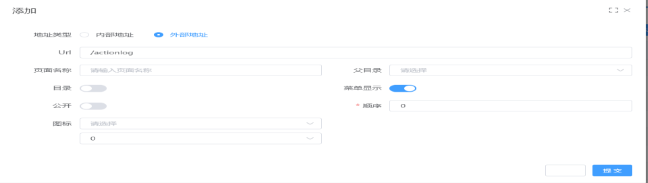

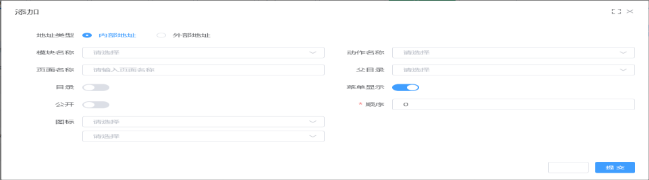

在圖26界面中，點擊系統管理-菜單管理-“添加”按鈕，內部地址[模塊名稱選擇、輸入頁面名稱、父目錄選擇、可寫可不寫（動作名稱、圖標）、其余默認]——外部地址[輸入頁面名稱、父目錄選擇、可寫可不寫（圖標）、其余默認]外部地址。點擊“提交”按鈕。

    5.5.1修改菜單

在圖26界面中，點擊系統管理-菜單管理-“修改”按鈕，內部地址[模塊名稱選擇、輸入頁面名稱、父目錄選擇、可寫可不寫（動作名稱、圖標）、其余默認]——外部地址[輸入頁面名稱、父目錄選擇、可寫可不寫（圖標）、其余默認]外部地址。點擊“提交”按鈕。

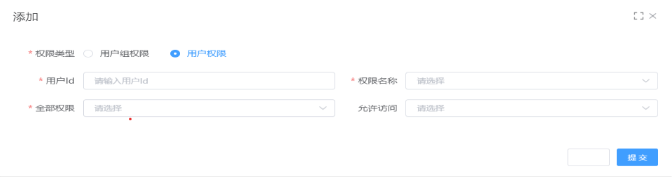

   5.6數據權限

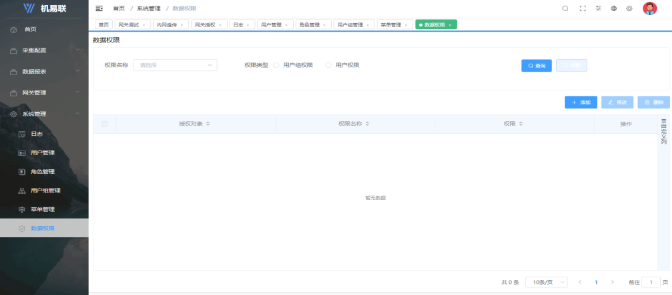

圖27

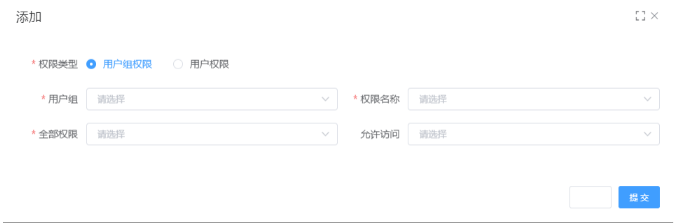

圖27界面中，點擊系統管理-數據權限-“添加”按鈕，用戶組權限[用戶組選擇、權限選擇、全部權限選擇、允許訪問選擇。]——用戶權限[輸入用戶id、權限名稱選擇、全部權限選擇、允許訪問選擇。]點擊“提交”按鈕。
